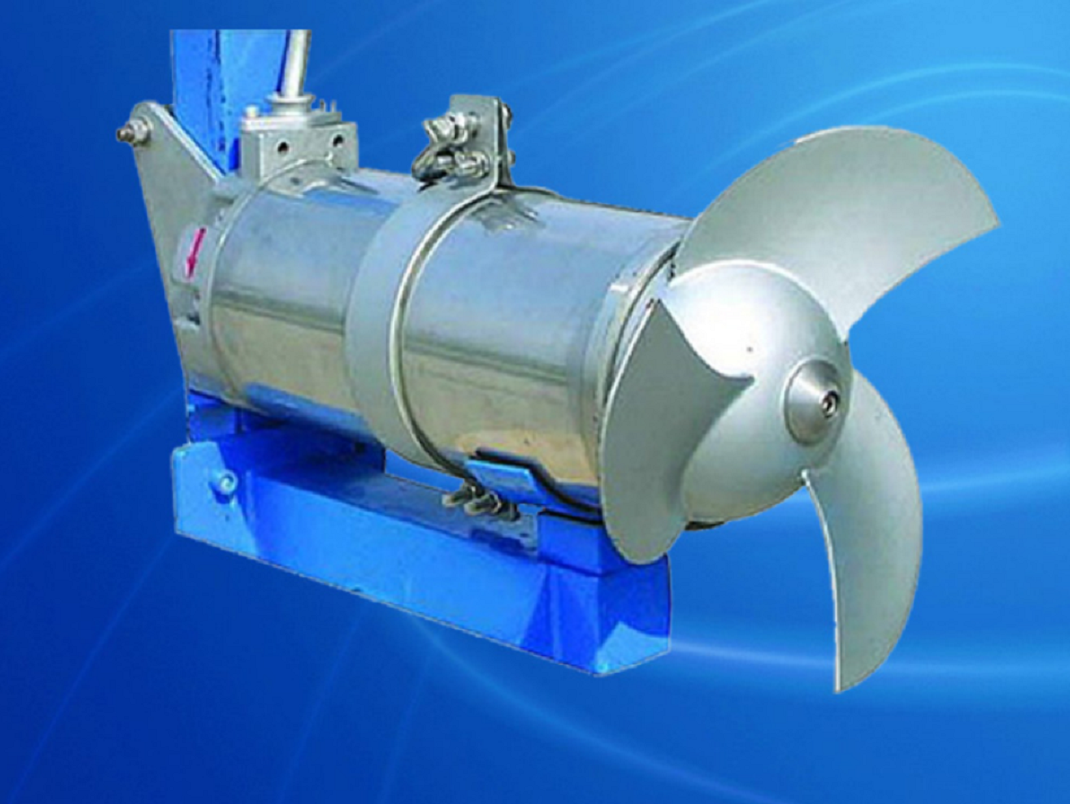

QJB型潜水搅拌机

一、 用途及适用范围

1、用途

QJB型潜水搅拌机可分为混合搅拌机和低速推流搅拌机系列。

混合搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体，防止污泥沉淀及产生死角；亦可用于在池中创建水流，开辟水道、养鱼和预防结冰。

低速推流搅拌机适用于各类水池及氧化沟，可产生低切向流的强力流，可用于池中水循环及硝化、脱氮和脱磷阶段创建水流等。

2、适用范围

搅拌机在下列条件下能正常连续运行

1)海拔不超过1000m；

2)最高介质温度不超过40^oC；

3)介质的PH值在4-10之间；

4)液体密度不超过1150kg/m³;

5)长期潜水运行，潜水深度一般不超过20m；

搅拌的效果取决于液体的密度和粘度以及池子的体积和形状。

一、 主要技术参数

四 性能特点

1、结构紧凑，体积小，重量轻，操作维护简单、安装方便快捷、使用寿命长。

2、叶轮经优化设计，效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、电机绕组为 F 级绝缘，防护等级为 IP68，选用一次润滑免维护轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加可靠。

5、两道机械密封。

6、潜水搅拌机用与不用导流罩均可。导流罩可略提高工作效率并控制水流喷射动作。

五 选型注意事项

为保证潜水搅拌机取得好的运行效果，请使用方提供如下资料：

1）、运用目的

2）、池型及尺寸

3）、搅拌介质的特性，包括粘度、密度、固体物含量等。

安装说明

一步：安装时，首先根据平面布置图，确定潜水搅拌器位置，根据位置查找顶部和底部预埋件，复核预埋件几何尺寸、位置、平面度误差是否在规范许可的范围内;

第二步：划线确定上支撑、下支撑、提升架支座螺栓孔位置，使用电钻钻孔，上部支撑、提升架底座采用M16*280固定，下部支撑采用M16*150化学螺栓固定;

第三步：安装潜水搅拌器导杆，紧固螺栓;

第四步：安装上部提升架;

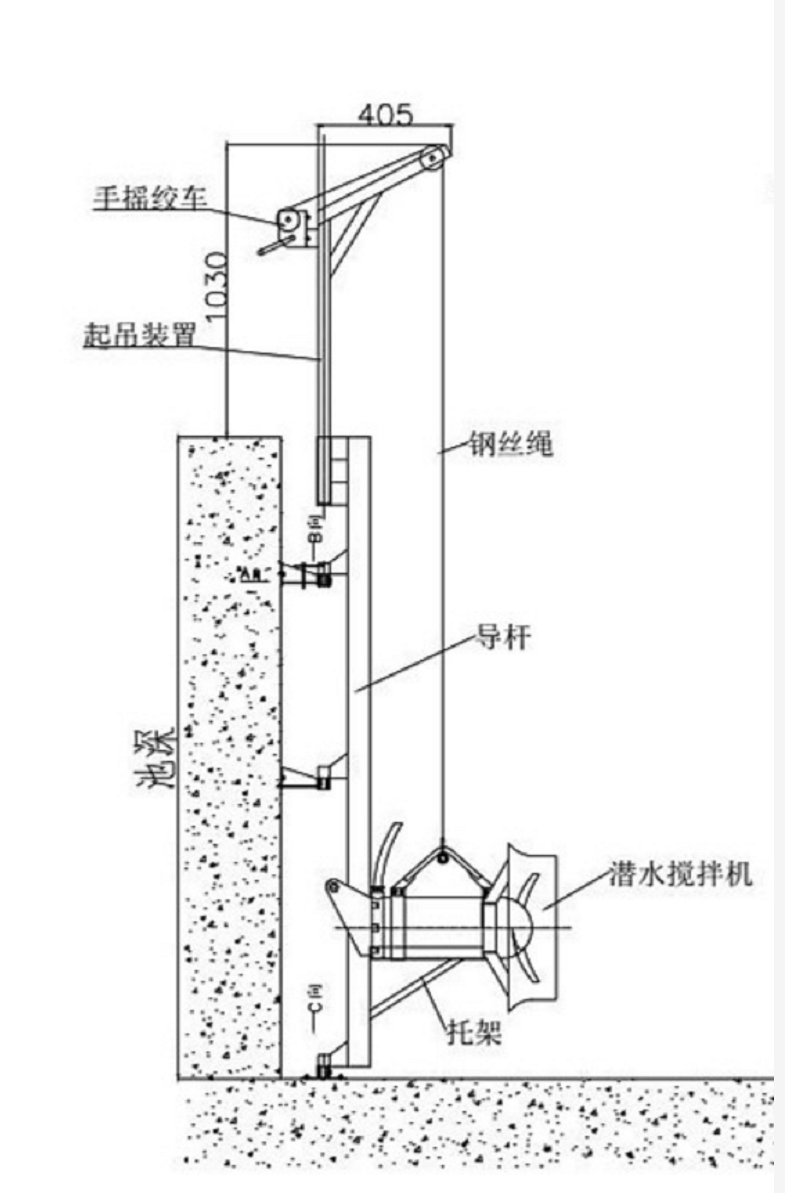

安装示意图：
