螺旋式砂水分离器

1、 设备名称：砂水分离器

2、 型号：LSSF-260

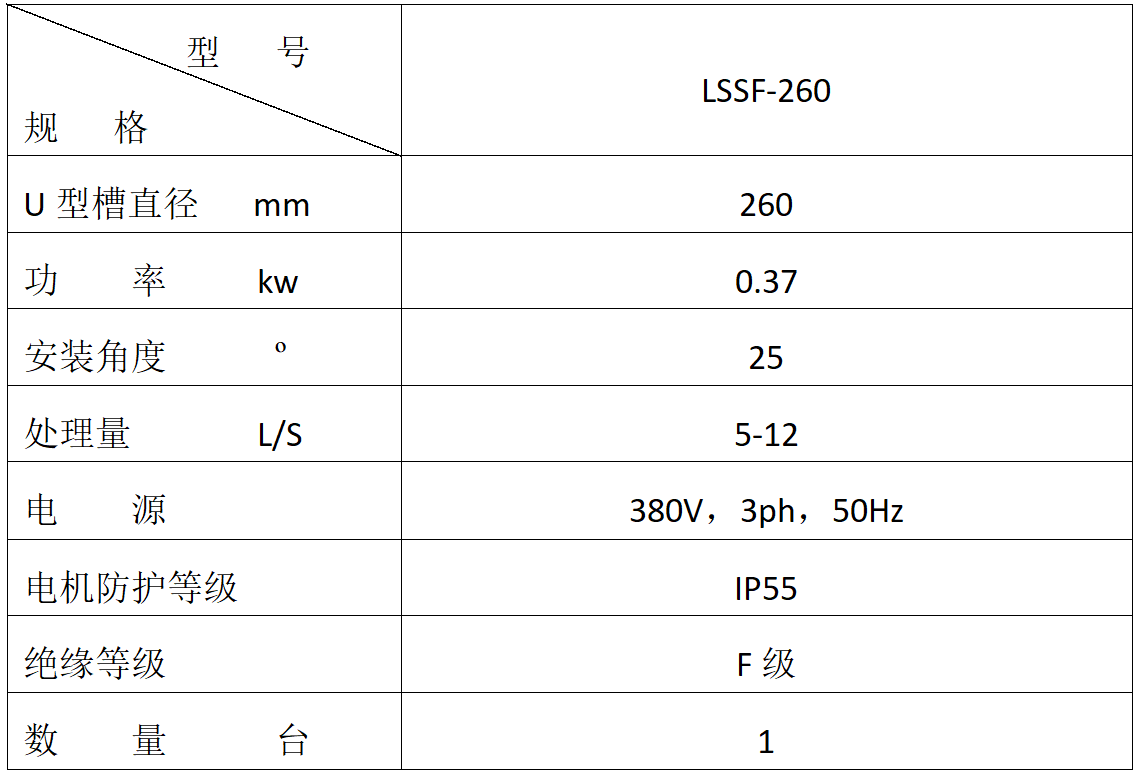

3、 主要技术参数

1、 构造及工作原理

4.1砂水分离器可将平流沉砂池中排出的砂水混合物有效的砂、水分离。其箱体由贮水槽、U形槽两部分构成，在贮水槽的上端设置进水口，接受自沉砂池排出的混合液，在进水口下面设置布水板，减少进水的冲力，在贮水槽的侧面设置溢流出水口，回水经溢流口排出。U型槽体内设可换耐磨衬板，支承螺旋体。无轴螺旋由电机、减速机驱动作回转运动，由于砂水的密度不同，砂粒随螺旋上升，从出料口排出。

4.2贮水槽有足够的刚度和强度。

4.3焊接件各部位焊缝平整、光滑、均匀紧密。

4.4砂水分离器设有观察窗口，用于检查溢流和排放装置，水槽顶部设有铰接盖板。

4.5输砂装置螺旋的形式为无轴螺旋，其结构设计保证物料流畅、无堵塞。

4.6砂水分离器的支撑轴承有可靠的密封，具有较强的抗污能力及耐磨、自

动润滑性能。

4.7驱动装置置于顶部，直接驱动轴头，无需联轴器。

4.8减速箱适于倾斜放置，工作时，箱体所有结合面及轴的密封处不得有渗

漏。

4.9驱动装置具有过载保护功能，能满足24小时连续运转。

4.10工作原理：砂水混合液从分离器一端顶部输入贮水箱，混合液中比重较

大的固体如砂粒等沉淀于贮水箱下部的U型槽中，在螺旋体的推动下，砂粒沿斜置的U型槽向上提升，离开液面后继续推移一段距离，在砂粒充分脱水后从排砂口排出，而与砂分离后的水则从溢流口排出，进入厂内污水管道或回流至沉砂池。

2、 产品特点：

5.1本产品是根据国外产品在我国污水厂的使用反馈意见而改进设计的。解决

了国外产品衬条更换不便和螺旋位置不可调的缺点。

5.2分离效率高,可分离出粒径≥0.2mm的砂粒。

5.3结构紧凑，重量较轻。

5.4采用无轴螺旋,无水中轴承,维修方便。

5.5新型的传动装置,其关键部件—减速器为轴装式，不用联轴器，安装中方

便。驱动装置置于螺旋装置的顶部，直接驱动无轴螺旋的轴头。

5.6衬条为快装式，便于更换，减少停机时间。

5.7螺旋位置可调,便于调整其尾端和箱壁的安全间隙。

3、 主要零部件材质

主体                           不锈钢304

机架                           不锈钢304

螺旋体                         16号锰钢

盖板                           不锈钢304

箱体                           不锈钢304

衬体                           尼龙衬板

所有连接附件、螺栓等紧固件     不锈钢304

7、供货范围

1套完整的砂水分离器；

所有连接附件、螺栓等紧固件；
